塔吊/桥式兰州起重机重量限制器原理-功能详解及安装调试教程

　　重量限制器通过传感器实时监测吊钩受力情况，将机械形变转化为电信号。当载荷达到预设阈值时：

　　1.机械式采用杠杆触发限位开关

　　2.电子式通过应变片测量微变形

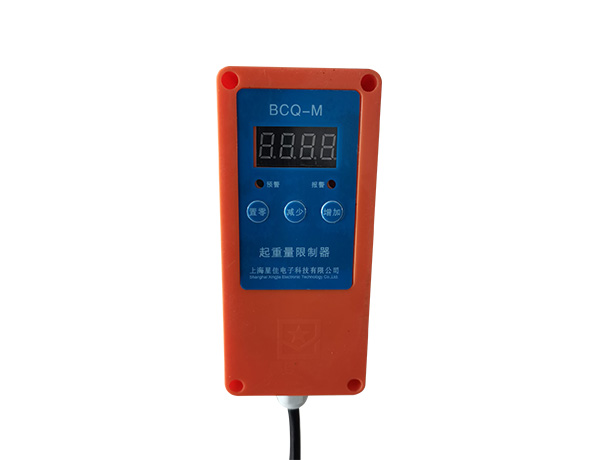

　　3.智能型配备数字显示屏和无线传输模块

　　核心功能实现

　　超载保护：触发声光报警并切断起升电路

　　数据记录：存储蕞近500次作业数据（符合GB/T 3811标准）

　　双保险机制：95%额定载荷预警，105%额定载荷强制断电

　　安装调试步骤

　　1.传感器安装：

　　塔吊：固定在起升钢丝绳固定端

　　桥式起重机：安装在定滑轮组支撑轴

　　2.电气连接：

　　4-20mA信号线需做防干扰屏蔽

　　接地电阻≤4Ω

　　3.参数校准：

　　空载状态下归零

　　用标准砝码进行三点标定（30%/60%/90%额定载荷）

　　维护提示：每月检查传感器紧固件，每季度测试报警精度误差应≤±3%。
